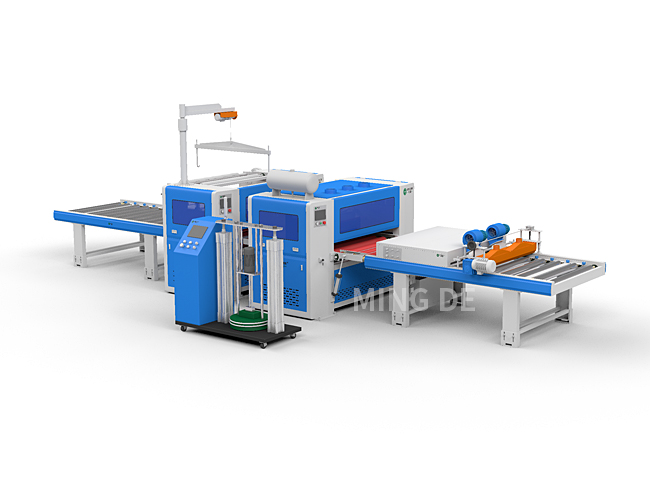

了解一下PET平贴机的结构

发布者: 包覆机|佛山市顺德区康倍力(明德)机械有限公司    时间:2022/11/25 10:29:17

(一)压缩气动系统
当贴面机送纸控制台刚好上升到高位时,分配阀的控制凸轮应使真空压缩分配阀打开真空通道。当送纸控制台即将缩回时,关闭分配阀内的真空通道,打开压缩气体通道。

(二)真空吸盘
根据所用瓦楞纸的面积,调整分流阀,一起使用18个或12个或6个空气喷嘴。特别要注意的是,瓦楞纸的尺寸确定后,应根据瓦楞纸的尺寸确定使用哪些空气喷嘴。如果瓦楞纸无法覆盖空气喷嘴,就需要切断空气路径,否则其余空气喷嘴将无法正常工作。

(3)操作台
调整送纸操作台,使上升位置与支撑瓦楞纸的滑轨平面一致。这个位置的实现是在单面机升降凸轮的大升力时,将摆杆上的滚子与凸轮贴合。如果不适合,请调整摆杆上的偏心轴,直到适合为止。送纸操作台的下限位置由机架两侧的限位机构调整。当摆杆上的滚子与提升凸轮的小半径贴合时,限位机构的顶线与对称的平行四边形机构相抵,支撑送纸操作台,以送纸离合器设备的自由运动为准。

(4)同步控制设备
该设备是一套凸轮控制电气开关机构,其功能是确保瓦楞纸与面纸同步。PET平贴机工作时,调整凸轮相位关系,当面纸与瓦楞纸同步时,将凸轮固定。

(5)喂纸辊
当送纸控制台即将上升到高位置时,调整位于动力轴两侧的凸轮,控制活动输纸辊的升降,使其进入大升程,活动输纸辊与固定输纸辊之间有一个间隙,使瓦楞纸通过。随着活动辊输入瓦楞纸,当控制台即将返回时,两个凸轮向小半径移动。此时,在弹簧的作用下,活动输纸辊及其摆动框架按压固定输纸辊,按压瓦楞纸并保持一段时间,然后将瓦楞纸传送到两层输送架。如果贴面机的活动输纸辊在日常工作中打开和关闭的时间不正确,应调整凸轮相位以满足要求。
